通俗大白话来理解TCP协议的三次握手和四次分手

Netty 长连接服务

TCP

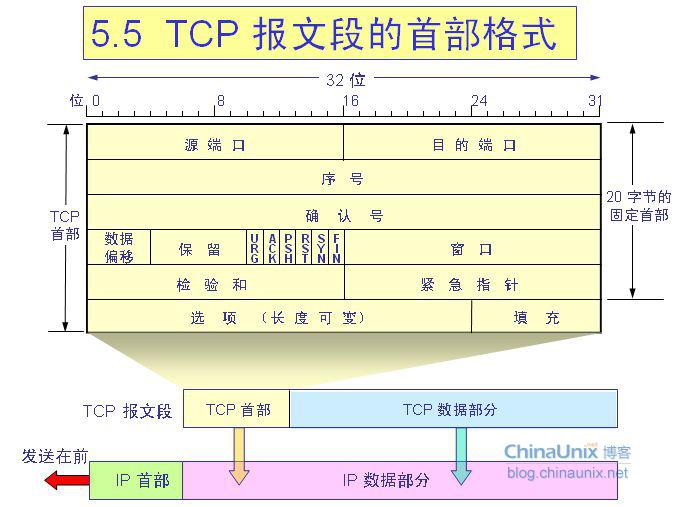

协议结构

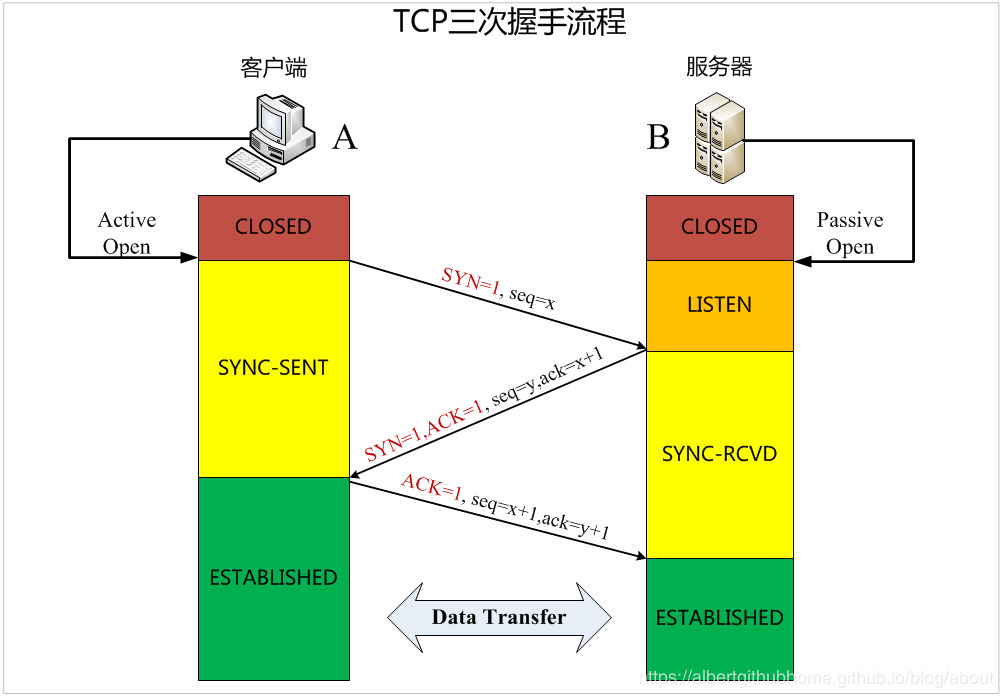

三次握手


  1. 第一次握手：建立连接。客户端发送连接请求报文段，将SYN位置为1，Sequence Number为x；然后，客户端进入SYN_SEND状态，等待服务器的确认；
  2. 第二次握手：服务器收到SYN报文段。服务器收到客户端的SYN报文段，需要对这个SYN报文段进行确认，设置Acknowledgment Number为x+1(Sequence Number+1)；同时，自己自己还要发送SYN请求信息，将SYN位置为1，Sequence Number为y；服务器端将上述所有信息放到一个报文段（即SYN+ACK报文段）中，一并发送给客户端，此时服务器进入SYN_RECV状态；
  3. 第三次握手：客户端收到服务器的SYN+ACK报文段。然后将Acknowledgment Number设置为y+1，向服务器发送ACK报文段，这个报文段发送完毕以后，客户端和服务器端都进入ESTABLISHED状态，完成TCP三次握手。
    完成了三次握手，客户端和服务器端就可以开始传送数据。以上就是TCP三次握手的总体介绍。

为什么不是一次握手

如果是一次握手，那么客户端在发完请求建立链接数据包的时候就要立即进入ESTABLISHED状态，网络传输时不可靠的（没有TCP进行差错控制和校验的话），如果这时候数据包丢失了服务器端收不到，那么就悲剧了，客户端已经绑定端口占用资源空等了，之后传输数据都不会得到ACK确认，会一直发送数据包给服务器，服务器由于没有收到请求建立链接的数据包从而认为后续到达的数据包都是垃圾信息全部丢弃，这样会造成客户端资源量费，消耗网络带宽，因此至少还需要服务器端的确认客户端才能建立链接分配资源。

为什么不是两次握手

  1. 接着一次握手讨论，客户端在发送请求建立链接之后要等到服务器端确认才开启链接分配资源，那就意味着服务器端在收到请求建立链接的数据包之后就要进入ESTABLISHED状态——也就是客户端发起请求，服务器端收到请求后想客户端确认并立即进入ESTABLISHED状态，此时如果服务器端向客户端确认的数据包丢失，那么客户端不会和服务器端成功建立链接导致服务器端的资源量费，此时如果客户端有重试机制，那么就会导致服务器端建立两个以上的连接（一个是分配资源但是没有客户端），要是在网络抖动期间有大量客户端建立链接，那么服务器的资源浪费就太严重了，所以，三次链接更靠谱。
  2. 主 要是为了防止已失效的连接请求报文段突然又传到了B,因而产生错误。假定出现一种异常情况，即A发出的第一个连接请求报文段并没有丢失，而是在某些网络结 点长时间滞留了，一直延迟到连接释放以后的某个时间才到达B，本来这是一个早已失效的报文段。但B收到此失效的连接请求报文段后，就误认为是A又发出一次 新的连接请求，于是就向A发出确认报文段，同意建立连接。假定不采用三次握手，那么只要B发出确认，新的连接就建立了，这样一直等待A发来数据，B的许多 资源就这样白白浪费了。

四次握手

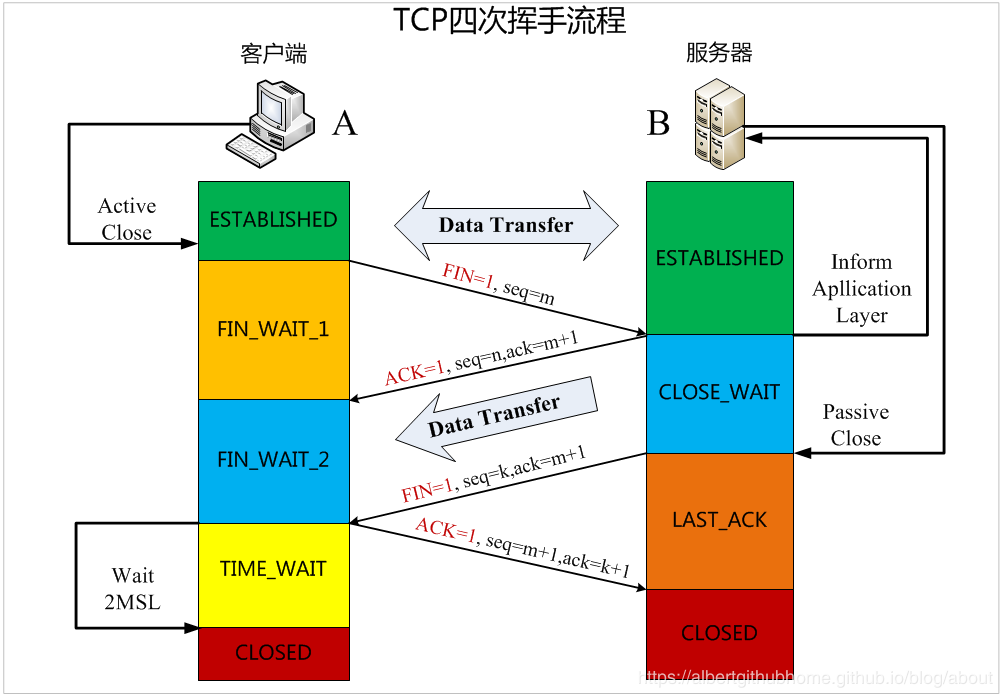

当客户端和服务器通过三次握手建立了TCP连接以后，当数据传送完毕，肯定是要断开TCP连接的啊。那对于TCP的断开连接，这里就有了神秘的“四次分手”。

  1. 第一次分手：主机1（可以使客户端，也可以是服务器端），设置Sequence Number和Acknowledgment Number，向主机2发送一个FIN报文段；此时，主机1进入FIN_WAIT_1状态；这表示主机1没有数据要发送给主机2了；
  2. 第二次分手：主机2收到了主机1发送的FIN报文段，向主机1回一个ACK报文段，Acknowledgment Number为Sequence Number加1；主机1进入FIN_WAIT_2状态；主机2告诉主机1，我“同意”你的关闭请求；
  3. 第三次分手：主机2向主机1发送FIN报文段，请求关闭连接，同时主机2进入LAST_ACK状态；
  4. 第四次分手：主机1收到主机2发送的FIN报文段，向主机2发送ACK报文段，然后主机1进入TIME_WAIT状态；主机2收到主机1的ACK报文段以后，就关闭连接；此时，主机1等待2MSL后依然没有收到回复，则证明Server端已正常关闭，那好，主机1也可以关闭连接了。
    至此，TCP的四次分手就这么愉快的完成了。当你看到这里，你的脑子里会有很多的疑问，很多的不懂，感觉很凌乱；没事，我们继续总结。

四次挥手释放连接时，等待2MSL的意义？

  1. 第一，为了保证A发送的最有一个ACK报文段能够到达B。这个ACK报文段有可能丢失，因而使处在LAST-ACK状态的B收不到对已发送的FIN和ACK 报文段的确认。B会超时重传这个FIN和ACK报文段，而A就能在2MSL时间内收到这个重传的ACK+FIN报文段。接着A重传一次确认。
  2. 第二，就是防止上面提到的已失效的连接请求报文段出现在本连接中，A在发送完最有一个ACK报文段后，再经过2MSL，就可以使本连接持续的时间内所产生的所有报文段都从网络中消失。

为什么建立连接协议是三次握手，而关闭连接却是四次握手呢？

这是因为服务端的LISTEN状态下的SOCKET当收到SYN报文的连接请求后，它可以把ACK和SYN(ACK起应答作用，而SYN起同步作用)放在一个报文里来发送。但关闭连接时，当收到对方的FIN报文通知时，它仅仅表示对方没有数据发送给你了；但未必你所有的数据都全部发送给对方了，所以你可能未必会马上会关闭SOCKET,也即你可能还需要发送一些数据给对方之后，再发送FIN报文给对方来表示你同意现在可以关闭连接了，所以它这里的ACK报文和FIN报文多数情况下都是分开发送的。

TCP如何保证可靠性

• 数据包校验
• 超时重传机制
• 应答机制
• 对失序数据包重排序
• TCP还能提供流量控制

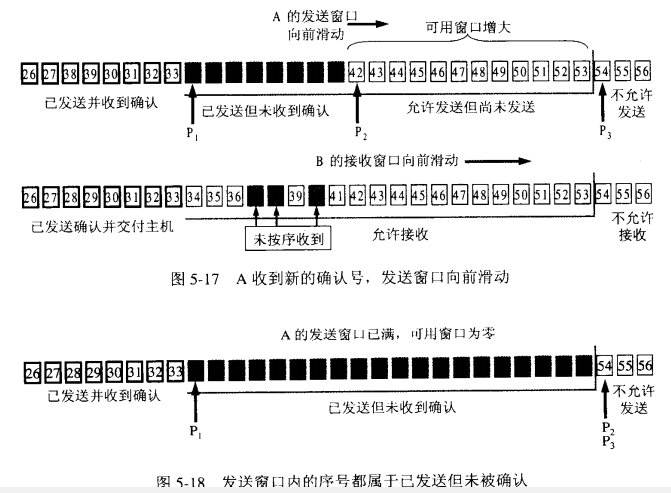

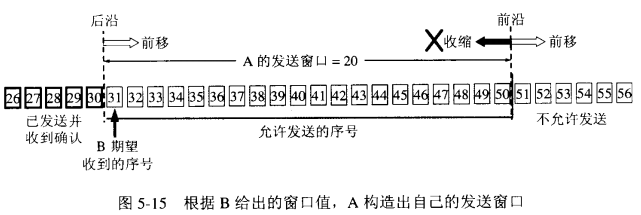

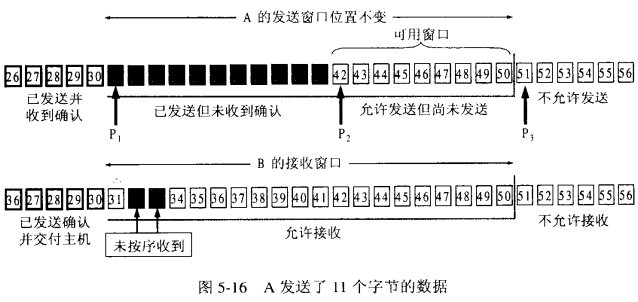

滑动窗口


流量控制

流量控制方面主要有两个要点需要掌握。一是TCP利用滑动窗口实现流量控制的机制；二是如何考虑流量控制中的传输效率。

流量控制

所谓流量控制，主要是接收方传递信息给发送方，使其不要发送数据太快，是一种端到端的控制。主要的方式就是返回的ACK中会包含自己的接收窗口的大小，并且利用大小来控制发送方的数据发送：

这里面涉及到一种情况，如果B已经告诉A自己的缓冲区已满，于是A停止发送数据；等待一段时间后，B的缓冲区出现了富余，于是给A发送报文告诉A我的rwnd大小为400，但是这个报文不幸丢失了，于是就出现A等待B的通知||B等待A发送数据的死锁状态。为了处理这种问题，TCP引入了持续计时器（Persistence timer），当A收到对方的零窗口通知时，就启用该计时器，时间到则发送一个1字节的探测报文，对方会在此时回应自身的接收窗口大小，如果结果仍未0，则重设持续计时器，继续等待。

传递效率

一个显而易见的问题是：单个发送字节单个确认，和窗口有一个空余即通知发送方发送一个字节，无疑增加了网络中的许多不必要的报文（请想想为了一个字节数据而添加的40字节头部吧！），所以我们的原则是尽可能一次多发送几个字节，或者窗口空余较多的时候通知发送方一次发送多个字节。对于前者我们广泛使用Nagle算法，即：

  1. 若发送应用进程要把发送的数据逐个字节地送到TCP的发送缓存，则发送方就把第一个数据字节先发送出去，把后面的字节先缓存起来；
  2. 当发送方收到第一个字节的确认后（也得到了网络情况和对方的接收窗口大小），再把缓冲区的剩余字节组成合适大小的报文发送出去；
  3. 当到达的数据已达到发送窗口大小的一半或以达到报文段的最大长度时，就立即发送一个报文段；
    对于后者我们往往的做法是让接收方等待一段时间，或者接收方获得足够的空间容纳一个报文段或者等到接受缓存有一半空闲的时候，再通知发送方发送数据。

拥塞控制

网络中的链路容量和交换结点中的缓存和处理机都有着工作的极限，当网络的需求超过它们的工作极限时，就出现了拥塞。拥塞控制就是防止过多的数据注入到网络中，这样可以使网络中的路由器或链路不致过载。常用的方法就是：

  1. 慢开始、拥塞控制
  2. 快重传、快恢复

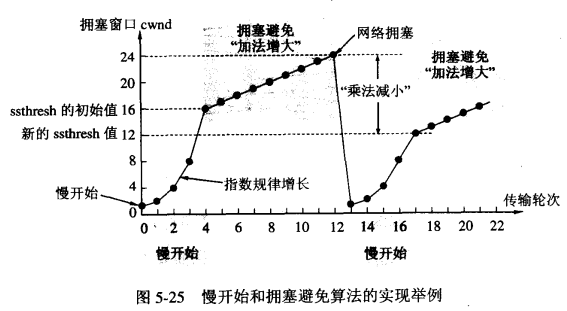

一切的基础还是慢开始，这种方法的思路是这样的：

  1. 发送方维持一个叫做“拥塞窗口”的变量，该变量和接收端口共同决定了发送者的发送窗口；
  2. 当主机开始发送数据时，避免一下子将大量字节注入到网络，造成或者增加拥塞，选择发送一个1字节的试探报文；
  3. 当收到第一个字节的数据的确认后，就发送2个字节的报文；
  4. 若再次收到2个字节的确认，则发送4个字节，依次递增2的指数级；
  5. 最后会达到一个提前预设的“慢开始门限”，比如24，即一次发送了24个分组，此时遵循下面的条件判定：
    1. cwnd < ssthresh， 继续使用慢开始算法；
    2. cwnd > ssthresh，停止使用慢开始算法，改用拥塞避免算法；
    3. cwnd = ssthresh，既可以使用慢开始算法，也可以使用拥塞避免算法；
  6. 所谓拥塞避免算法就是：每经过一个往返时间RTT就把发送方的拥塞窗口+1，即让拥塞窗口缓慢地增大，按照线性规律增长；
  7. 当出现网络拥塞，比如丢包时，将慢开始门限设为原先的一半，然后将cwnd设为1，执行慢开始算法（较低的起点，指数级增长）；

上述方法的目的是在拥塞发生时循序减少主机发送到网络中的分组数，使得发生拥塞的路由器有足够的时间把队列中积压的分组处理完毕。慢开始和拥塞控制算法常常作为一个整体使用，而快重传和快恢复则是为了减少因为拥塞导致的数据包丢失带来的重传时间，从而避免传递无用的数据到网络。

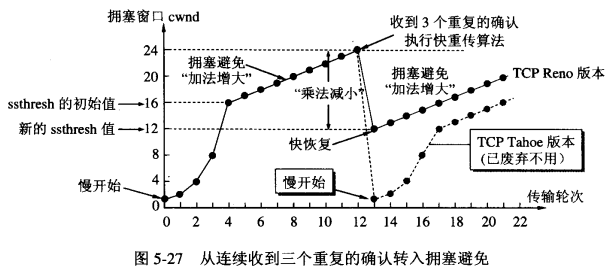

快重传的机制是：

  1. 接收方建立这样的机制，如果一个包丢失，则对后续的包继续发送针对该包的重传请求；
  2. 一旦发送方接收到三个一样的确认，就知道该包之后出现了错误，立刻重传该包，不必等待重传计时器到期

此时发送方开始执行“快恢复”算法：

  1. 慢开始门限减半；
  2. cwnd设为慢开始门限减半后的数值；
  3. 执行拥塞避免算法（高起点，线性增长）；

TCP超时重传

原理是在发送某一个数据以后就开启一个计时器，在一定时间内如果没有得到发送的数据报的ACK报文，那么就重新发送数据，直到发送成功为止。

影响超时重传机制协议效率的一个关键参数是重传超时时间（RTO，Retransmission TimeOut）。RTO的值被设置过大过小都会对协议造成不利影响。

  1. RTO设长了，重发就慢，没有效率，性能差。
  2. RTO设短了，重发的就快，会增加网络拥塞，导致更多的超时，更多的超时导致更多的重发。

连接往返时间（RTT，Round Trip Time），指发送端从发送TCP包开始到接收它的立即响应所消耗的时间。

RTO理论上最好是网络 RTT 时间，但又受制于网络距离与瞬态时延变化，所以实际上使用自适应的动态算法（例如 Jacobson 算法和 Karn 算法等）来确定超时时间。

TCP 粘包/拆包

原因

发生TCP粘包或拆包有很多原因，现列出常见的几点，可能不全面，欢迎补充，

  1. 要发送的数据大于TCP发送缓冲区剩余空间大小，将会发生拆包。
  2. 待发送数据大于MSS（最大报文长度），TCP在传输前将进行拆包。
  3. 要发送的数据小于TCP发送缓冲区的大小，TCP将多次写入缓冲区的数据一次发送出去，将会发生粘包。
  4. 接收数据端的应用层没有及时读取接收缓冲区中的数据，将发生粘包。

解决

  1. 发送端给每个数据包添加包首部，首部中应该至少包含数据包的长度，这样接收端在接收到数据后，通过读取包首部的长度字段，便知道每一个数据包的实际长度了。
  2. 发送端将每个数据包封装为固定长度（不够的可以通过补0填充），这样接收端每次从接收缓冲区中读取固定长度的数据就自然而然的把每个数据包拆分开来。
  3. 可以在数据包之间设置边界，如添加特殊符号，这样，接收端通过这个边界就可以将不同的数据包拆分开。

TCP 和 UDP 的区别

TCP与UDP区别总结：

  1. TCP面向连接（如打电话要先拨号建立连接）;UDP是无连接的，即发送数据之前不需要建立连接
  2. TCP提供可靠的服务。也就是说，通过TCP连接传送的数据，无差错，不丢失，不重复，且按序到达;UDP尽最大努力交付，即不保证可靠交付
  3. TCP面向字节流，实际上是TCP把数据看成一连串无结构的字节流;UDP是面向报文的
  4. UDP没有拥塞控制，因此网络出现拥塞不会使源主机的发送速率降低（对实时应用很有用，如IP电话，实时视频会议等）
  5. 每一条TCP连接只能是点到点的;UDP支持一对一，一对多，多对一和多对多的交互通信
  6. TCP首部开销20字节;UDP的首部开销小，只有8个字节
  7. TCP的逻辑通信信道是全双工的可靠信道，UDP则是不可靠信道

参考

HTTP

HTTP协议即超文本传送协议(Hypertext Transfer Protocol )，是Web联网的基础，也是手机联网常用的协议之一，HTTP协议是建立在TCP协议之上的一种应用。

HTTP连接最显著的特点是客户端发送的每次请求都需要服务器回送响应，在请求结束后，会主动释放连接。从建立连接到关闭连接的过程称为“一次连接”。

  1. 在HTTP 1.0中，客户端的每次请求都要求建立一次单独的连接，在处理完本次请求后，就自动释放连接。
  2. 在HTTP 1.1中则可以在一次连接中处理多个请求，并且多个请求可以重叠进行，不需要等待一个请求结束后再发送下一个请求。

由于HTTP在每次请求结束后都会主动释放连接，因此HTTP连接是一种“短连接”，要保持客户端程序的在线状态，需要不断地向服务器发起连接请求。通常 的做法是即时不需要获得任何数据，客户端也保持每隔一段固定的时间向服务器发送一次“保持连接”的请求，服务器在收到该请求后对客户端进行回复，表明知道 客户端“在线”。若服务器长时间无法收到客户端的请求，则认为客户端“下线”，若客户端长时间无法收到服务器的回复，则认为网络已经断开。

SOCKET原理

套接字（socket）概念

套接字（socket）是通信的基石，是支持TCP/IP协议的网络通信的基本操作单元。它是网络通信过程中端点的抽象表示，包含进行网络通信必须的五种信息：连接使用的协议，本地主机的IP地址，本地进程的协议端口，远地主机的IP地址，远地进程的协议端口。

应用层通过传输层进行数据通信时，TCP会遇到同时为多个应用程序进程提供并发服务的问题。多个TCP连接或多个应用程序进程可能需要通过同一个 TCP协议端口传输数据。为了区别不同的应用程序进程和连接，许多计算机操作系统为应用程序与TCP／IP协议交互提供了套接字(Socket)接口。应 用层可以和传输层通过Socket接口，区分来自不同应用程序进程或网络连接的通信，实现数据传输的并发服务。

建立socket连接

建立Socket连接至少需要一对套接字，其中一个运行于客户端，称为ClientSocket ，另一个运行于服务器端，称为ServerSocket 。

套接字之间的连接过程分为三个步骤：服务器监听，客户端请求，连接确认。

服务器监听：服务器端套接字并不定位具体的客户端套接字，而是处于等待连接的状态，实时监控网络状态，等待客户端的连接请求。

客户端请求：指客户端的套接字提出连接请求，要连接的目标是服务器端的套接字。为此，客户端的套接字必须首先描述它要连接的服务器的套接字，指出服务器端套接字的地址和端口号，然后就向服务器端套接字提出连接请求。

连接确认：当服务器端套接字监听到或者说接收到客户端套接字的连接请求时，就响应客户端套接字的请求，建立一个新的线程，把服务器端套接字的描述发 给客户端，一旦客户端确认了此描述，双方就正式建立连接。而服务器端套接字继续处于监听状态，继续接收其他客户端套接字的连接请求。

SOCKET连接与TCP连接

创建Socket连接时，可以指定使用的传输层协议，Socket可以支持不同的传输层协议（TCP或UDP），当使用TCP协议进行连接时，该Socket连接就是一个TCP连接。

Socket连接与HTTP连接

由于通常情况下Socket连接就是TCP连接，因此Socket连接一旦建立，通信双方即可开始相互发送数据内容，直到双方连接断开。但在实际网 络应用中，客户端到服务器之间的通信往往需要穿越多个中间节点，例如路由器、网关、防火墙等，大部分防火墙默认会关闭长时间处于非活跃状态的连接而导致 Socket 连接断连，因此需要通过轮询告诉网络，该连接处于活跃状态。

而HTTP连接使用的是“请求—响应”的方式，不仅在请求时需要先建立连接，而且需要客户端向服务器发出请求后，服务器端才能回复数据。

很多情况下，需要服务器端主动向客户端推送数据，保持客户端与服务器数据的实时与同步。此时若双方建立的是Socket连接，服务器就可以直接将数 据传送给客户端；若双方建立的是HTTP连接，则服务器需要等到客户端发送一次请求后才能将数据传回给客户端，因此，客户端定时向服务器端发送连接请求， 不仅可以保持在线，同时也是在“询问”服务器是否有新的数据，如果有就将数据传给客户端。TCP(Transmission Control Protocol)　传输控制协议

TCP是主机对主机层的传输控制协议，提供可靠的连接服务，采用三次握手确认建立一个连接:

位码即tcp标志位,有6种标示:SYN(synchronous建立联机) ACK(acknowledgement 确认) PSH(push传送) FIN(finish结束) RST(reset重置) URG(urgent紧急)

Sequence number(顺序号码) Acknowledge number(确认号码)
